上海凯泉研发的全新一代WQ系列潜水排污泵，执行GB/T24674-2009《污水污物潜水电泵》国家标 准。是吸收国内外同类产品的优点，在其基础上，整合现有的排污泵系列。研制开发创新的无过载水力模 型，是一款真正意义上的全扬程潜水泵。

同时在机械结构、接线、密封、保护、控制等方面进行了综合性优化设计，使得具有更高的配置，更 优的水力性能，更强的通用性，更好的可靠性。

主要用途

主要用于污水处理厂、市政污水提升泵站、自来水厂、水利排灌、引水工程、一体化泵站，等排送 含固形物和长纤维的污水、废水、雨水。

使用条件

1.介质温度不超过40°C,介质密度< 1050 kg/m3, PH值在4~10范围内。

2.运行时泵的液位不得低于安装尺寸图中的“▽ ”尺寸。

3.泵的主要零件材料为灰铸铁与球墨铸铁，所以不能用于抽送强腐蚀性或含有强磨蚀性固体颗粒的介质。

4.介质中固形物的直径应小于流道的最小尺寸，具体固形物尺寸详见“WQ系列潜水排污泵性能参数表”。

5.介质中纤维的长度应小于泵的排出口径。

WQ系列潜水排污泵优势特点

一、特有的无过载水力设计，污水处理用泵创新技术

1.创新的高效率无过载水力模型设计理念，同时兼顾污水泵的通过能力设计而成。完全解决水泵的运行 后顾之忧。

2.无过载水力模型技术特点，最大功率点出现在高效区内，运行平稳，无振动。

3.叶轮通过能力：叶轮经过大量的CFD研究分析和测试，使叶轮叶片和固体通过能力取得了最佳的平 衡、过流部件独特设计保证了固形物的通过性及纤维的防缠绕性。

二、独到的水泵密封设计，保证水泵长期可靠运行

1.机封自清洁技术，两个单端面机械密封串联安装，在泵盖处采用特殊螺旋槽或小缝隙阻止固体颗粒向 泵侧机械密封沉积，保证其稳定工作。

2.短轴伸，刚性更强，不容易断轴。

3.泵头机封材质采用碳化硅对碳化钨，提供了最大的抗磨能力，机封使用寿命更长。

4.电机绝缘等级H级(适用于180C),提高等级的可靠性，绕组能承受更高的温度，H级绝缘潜水电机更 加经久耐用。

5.重载轴承设计

轴承最低使用寿命100000小时。

三、高端的水泵材质配置，追求更高的品质

水泵标配：电机冷轧矽钢片，H级绝缘，过流部件耐磨球铁，轴承SKF,机封博格曼，提升架及紧固 螺栓采用不锈钢材质，配置档次高，水泵运行可靠性更高。

四、智能的水泵控制系统，体现工业4.0技术应用

专用电控柜与液位浮球开关和泵保护元件的完美结合，可选配德国进口PTC电机保护模块，实现 漏水和绕组过热的自动监测和报警，短路、过载、缺相时的断电保护，泵的启动、停止、交替和最小 淹没深度的精确的自动控制，无须专人看管，并且准确分析电机运行故障，确保您安全、可靠、无忧 用泵。

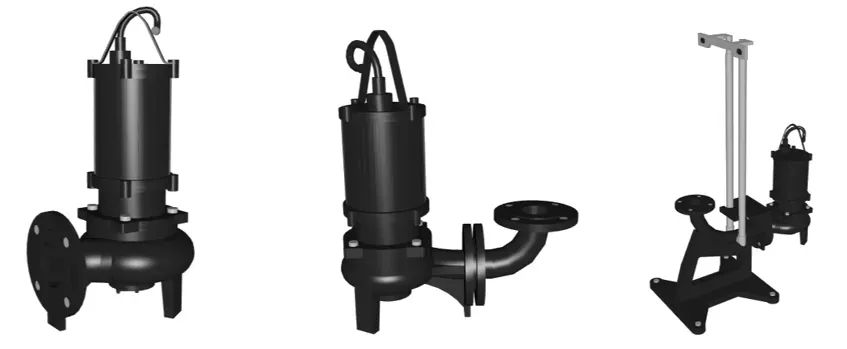

五、通用的水泵安装设计

西安凯泉专业销售上海凯泉潜污泵欢迎来电咨询：18066862418

安装方式多样化。其中自动耦合式安装，泵与出水管路之间通过耦合装置的出水管座连接，不用 常规紧固件，泵与出水管座连接、脱开时只须简单地将泵沿导杆放下、吊起，十分省心、省事、省时 间
